Ano ang Spark Plug Indexing? Ang Kumpletong Gabay sa Layunin at Proseso

Spark Plug Indexing: Ang Maikling Sagot

Ang pag-index ng spark plug ay ang sinadyang pag-ikot ng isang spark plug upang ang bukas na bahagi ng ground electrode nito ay tumuturo sa napiling direksyon sa loob ng combustion chamber. Hindi mo kailangang ibaluktot ang elektrod. Sa halip, magdagdag ka ng manipis na mga panlaba na tanso sa ilalim ng balikat ng plug, at kapag iniluklok mo ang plug sa cylinder head, humihinto ito sa bahagyang naiibang anggulo. Ang bukas na puwang ay pagkatapos ay nakaposisyon upang bigyan ang flame kernel ng isang malinaw na landas patungo sa pinakasiksik na bahagi ng air-fuel charge.

Ang pamamaraan na ito ay naging pangunahing bahagi ng pagbuo ng pagganap ng makina sa loob ng mga dekada. Ang praktikal na epekto ay ganap na nakasalalay sa makina. Ang isang race engine na may mataas na compression o isang turbocharger ay maaaring magpakita ng masusukat na mga nadagdag sa pagkakapare-pareho ng combustion, habang ang isang stock daily driver ay makakaramdam lamang ng banayad na pagkakaiba sa mababang load. Para sa anumang makina na umaasa ng higit pa mula sa sistema ng pag-aapoy nito, ang pag-aaral na mag-index ng isang spark plug ay isang mahalagang kasanayan.

Pinakamahusay na gumagana ang pag-index kapag ang iba pang mga variable ng pagkasunog ay malusog na. Dapat tama ang puwang, malinis ang sistema ng gasolina, at ang compression kahit sa mga cylinder. Kung nasa lugar ang mga iyon, ang pag-index ay ang susunod na makabuluhang hakbang para sa isang tagabuo ng makina na gustong simulan ng bawat silindro ang paso mula sa parehong punto.

Ano ang Eksaktong Ibig Sabihin ng Spark Plug Indexing?

Ang isang maginoo na J-gap plug ay gumagamit ng center electrode at isang baluktot na side electrode. Ang puwang sa pagitan nila ay kung saan tumalon ang spark. Dahil ang side electrode ay hubog, hinaharangan nito ang flame kernel sa isang gilid at iniiwan ang kabilang panig na bukas. Sa isang bagong plug, walang paraan ang tagagawa para malaman kung aling paraan ang haharap ng bukas na bahagi kapag na-install ang plug sa iyong cylinder head.

Kapag hinigpitan mo ang plug ng gasket-seat, hihinto ang pag-ikot sa isang random na posisyon. Kung i-install mo ang plug at nagkataon na ituro ang bukas na bahagi patungo sa exhaust valve, ang apoy ay kailangang lumaki laban sa daloy ng intake charge. Iyan ang itinatama ng pag-index ng sitwasyon.

Tinutukoy ng pag-index ang huling oryentasyon. Gumagana ang pamamaraan sa pamamagitan ng pagsasamantala sa thread pitch ng plug. Ang isang 14mm plug na may 1.25mm pitch ay umuusad ng 1.25mm bawat buong pagliko. Ang copper washer ay nakaupo sa balikat ng plug seat at bahagyang itinaas ang plug. Sa susunod na higpitan, ang nakataas na taas ay nagpapaikot ng kaunti pa bago ito bumaba.

Ito ay isang mekanikal na pagsasaayos, hindi isang pagbabago sa pag-tune. Hindi nito binabago ang boltahe ng spark, ang puwang, o ang timing ng pag-aapoy. Nakakaimpluwensya lamang ito sa pisikal na posisyon ng ground electrode sa sandaling nag-apoy ang spark.

Gumagamit ang ilang modernong plug ng surface-gap na disenyo kung saan tumalon ang spark sa mukha ng plug. Ang mga ito ay walang side electrode upang paikutin, kaya ang pag-index ay walang epekto sa kanila. Ang mga J-gap plug na ginagamit ng karamihan sa mga makina ng pagganap ay nananatiling karaniwang kaso para sa pamamaraang ito.

Bakit Mahalaga ang Pag-index? Ang Mga Epekto sa Tunay na Mundo

Ang pinakamalinis na paraan upang maunawaan ang pag-index ay ang pagtingin sa flame kernel. Kapag ang spark ay tumalon sa puwang, ang maliit na plasma ball ay kailangang lumaki hanggang sa ito ay mag-apoy sa buong timpla. Kung ang side electrode ay malaki at direktang nakaupo sa landas ng apoy, sinisipsip nito ang init at pinapabagal ang harap ng apoy. Ang pagturo sa bukas na puwang patungo sa intake valve ay nagpapahintulot sa apoy na lumipat sa sariwang singil habang ito ay pumapasok sa silindro.

Ang mga tagabuo ng makina na nagpapatakbo ng back-to-back na mga paghahambing sa parehong engine ay naglalarawan ng mga pakinabang na karaniwang dumarating sa pagitan ng 1 at 3 porsiyento sa naturally aspirated na mga makina ng karera. Iyon ay hindi gaanong tunog, ngunit sa isang formula kung saan mahalaga ang bawat punto ng kapangyarihan, maaari nitong paghiwalayin ang isang mabilis na lap mula sa isang resulta sa kalagitnaan ng pakete. Sa isang forced-induction engine, ang epekto ay maaaring mas malaki dahil ang mas siksik na singil ay nasusunog at ang anumang pagkaantala sa paglaki ng apoy ay pinalalakas.

Ang isang pangunahing nakatagong benepisyo ay ang pagkakapare-pareho sa mga cylinder. Sa isang makina ng pabrika, ang bawat silindro ay may maliit na pagkakaiba sa paghahagis. Kung ini-index mo ang mga plug upang ang bawat silindro ay may parehong electrode orientation, binabawasan mo ang run-to-run variation at gagawing mas predictable ang idle at part-throttle na pag-uugali ng engine.

Ang isa pang pangunahing bentahe ay pre-ignition control. Kapag ang ground electrode ay nananatiling mas malamig, ang silindro ay mas lumalaban sa mga hot spot na maaaring magdulot ng pagsabog sa gilid ng knock limit. Ang isang platinized o iridium electrode ay nakakatulong dito, at ang pag-index ay nagdaragdag ng panghuling pagsasaayos ng geometry.

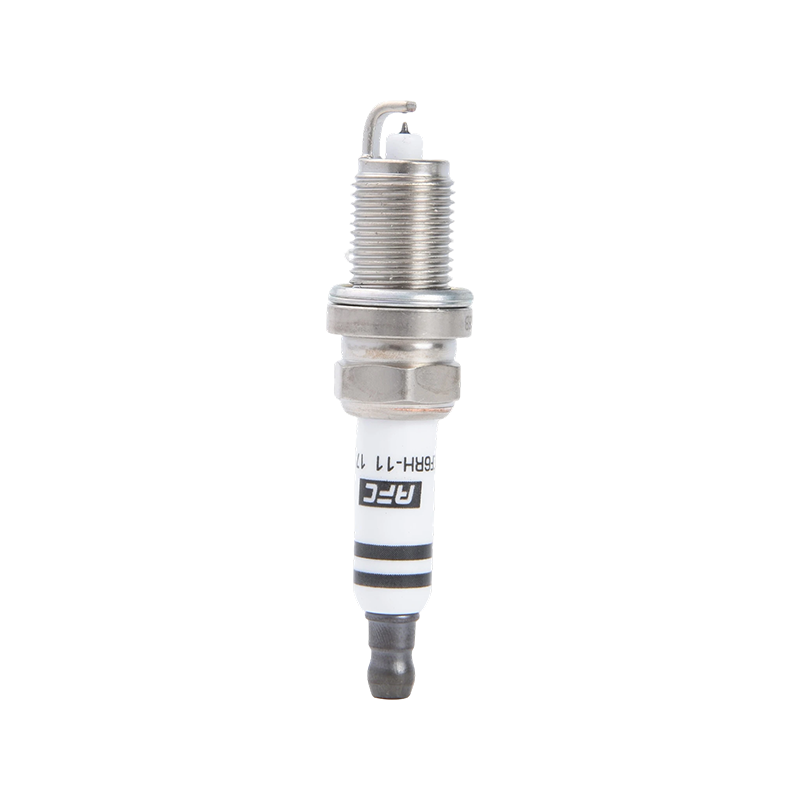

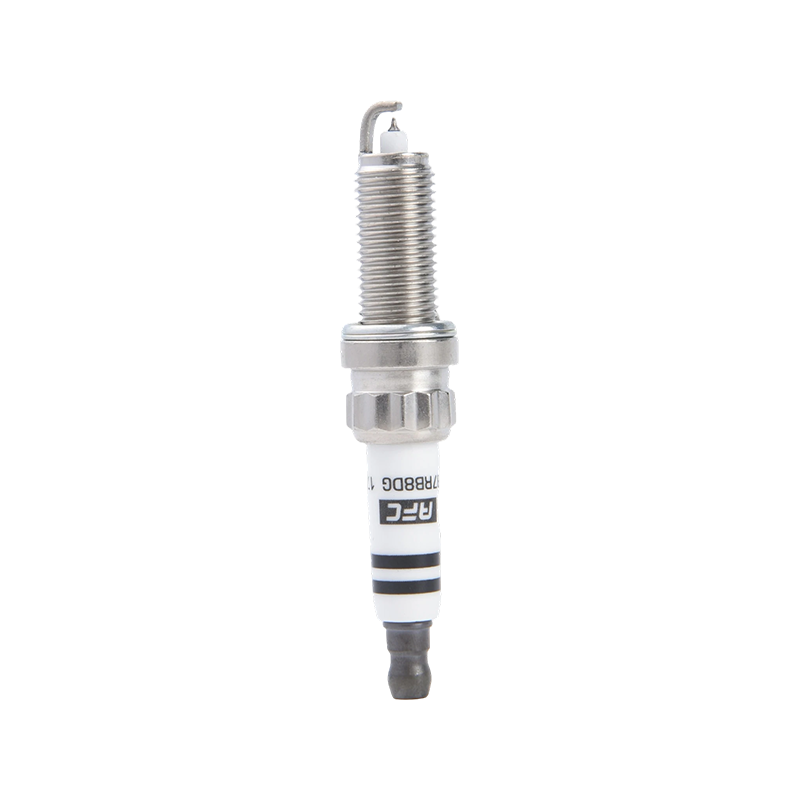

Iridium Platinum Spark Plug para sa BMW at Mini Application Nag-aalok ang iridium platinum spark plug na ito ng mahusay na pre-ignition control at stable na performance, na ginagawa itong maaasahang pagpipilian para sa mga makina na nangangailangan ng tumpak na pag-index at pamamahala ng init. Tingnan ang Produkto →

Paano Mag-index ng Mga Spark Plug: Step-by-Step

Bago ka magsimula, siguraduhin na ang makina ay cool at ang silindro ay nasa itaas na patay na gitna o mayroon kang access sa pamamagitan ng pagbubukas ng spark plug. Gumamit ng naka-compress na hangin upang tangayin ang anumang mga labi na maaaring mahulog sa silindro.

1. Markahan ang plug. Gumamit ng paint marker sa hex upang ipahiwatig ang bukas na bahagi ng puwang. Kung gumagamit ka ng socket, maglagay ng pangalawang marka sa socket na naaayon sa marka ng plug.
2. Pagsubok na pag-install na may zero washers. Pagkasyahin ang isang sariwang copper washer, ipasok ang plug, at higpitan ang eksaktong detalye. Sa pamamagitan ng isang borescope, tandaan ang posisyon ng bukas na puwang na may kaugnayan sa ulo ng silindro.
3. Kalkulahin ang pag-ikot. Sukatin kung gaano karaming mga degree ang kailangan mong i-on ang plug. Ang bukas na bahagi ay dapat tumuro patungo sa intake valve para sa karaniwang pamamaraan.
4. Piliin ang kapal ng washer. Gamitin ang thread pitch math. Ang bawat 0.25mm washer ay nagbabago ng pag-ikot ng humigit-kumulang 72 degrees sa isang 1.25mm pitch thread.
5. I-install ang panghuling washer. Pagkasyahin ang napiling washer, higpitan sa parehong metalikang kuwintas, i-verify ang bagong anggulo. Ulitin kung kailangan mo ng higit pang pag-ikot.
6. Itala ang resulta. Isulat ang bilang ng washer at anggulo para sa bawat silindro. Tinutulungan ka nitong muling i-index ang parehong mga plug pagkatapos ng pag-alis sa hinaharap.

Ang anggulong matematika ay isang gabay, hindi isang eksaktong agham. Bahagyang nadudurog ang copper washer sa unang pag-install, at ang halaga ng torque ay nakakaapekto sa crush. Iyon ang dahilan kung bakit kailangan mong palaging gumamit ng sariwang washer para sa huling pagpupulong at manatili sa loob ng hanay ng metalikang kuwintas ng gumawa.

Mga Tool at Washer para sa Pag-index

Ang pag-index ay mura. Hindi mo kailangan ng isang espesyal na makina. Ang isang pangunahing hanay ay sapat na upang mahawakan ang karamihan sa mga makina:

• Isang spark plug indexing washer kit, karaniwang may kasamang 0.25mm, 0.5mm, at 0.75mm na washers
• Isang manipis na pader na spark plug socket upang maiwasan ang pinsala sa ceramic insulator
• Isang torque wrench na tumpak sa mababang dulo, karaniwang 10-25 Nm
• Isang borescope o inspeksyon na salamin upang makita ang elektrod sa loob ng silindro
• Electrical contact cleaner at malinis na basahan para panatilihing walang langis ang dulo ng plug

Ang paggamit ng tamang torque wrench ay hindi maaaring bigyang-diin nang labis. Kung ang torque ay nag-iiba mula sa plug sa plug, ang huling anggulo ng pag-ikot ay mag-iiba. Sa aluminum head, ang 14mm plug ay karaniwang tumatagal ng 18-25 Nm, habang ang 12mm plug ay maaaring tumagal ng 15-20 Nm. Palaging kumpirmahin ang halaga mula sa iyong manwal ng serbisyo.

Napakababa ng halaga ng isang indexing washer kit. Makakatipid ito ng oras dahil maaari mong subukan ang ilang mga posisyon ng pag-ikot nang walang machining kahit ano. Kapag nahanap mo ang tamang washer, markahan ito at itago ito sa cylinder na iyon para sa mga susunod na pagtakbo.

Habang sinusubok mo ang anggulo, tingnan ang washer pagkatapos ng trial fit. Ang durog na tanso ay nag-iiwan ng nakikitang contact ring. Ang singsing na iyon ay nagsasabi sa iyo kung ang washer ay nakaupo nang pantay. Ang isang nakatagilid na washer ay maaaring huminto sa plug sa ibang anggulo kaysa sa iyong nakalkula, kaya tingnan kung may maliit na puwang sa contact ring bago ka mag-commit.

Kailan Mo Dapat Talagang I-index ang Mga Spark Plug?

Ang pag-index ay hindi para sa lahat. Ang tamang sagot ay depende sa uri ng engine, mga layunin sa pag-tune, at sa rekomendasyon ng pabrika:

• Mga makina na may mataas na static compression o positive displacement supercharger
• Ang mga turbocharged na makina ay tumatakbo nang sandal o nasa gilid ng katok
• Naturally aspirated race engine na may mga custom na camshaft at high flow head
• Marine outboard na tumutukoy sa pag-index sa manwal ng serbisyo
• Mga klasikong makina na may malalaking flat combustion chamber at long-reach plugs
• Anumang makina kung saan ang cylinder head ay may nakikitang combustion chamber bulge na tumutugma sa isang plug orientation

Sa isang modernong kotse sa kalye, ang benepisyo ay mas maliit. Makakakuha ka ng mas matatag na idle at bahagyang mas mahusay na tugon sa ibaba 3,000 rpm. Ang sistema ng pag-aapoy sa isang modernong kotse ay gumagawa ng isang malakas na spark, at ang spray ng injector ay mahusay na pinaghalo. Hindi ka makakakita ng malaking pagtaas ng kuryente.

Para sa mga taong sumusubaybay sa mga araw o autocross, ang pag-index ng isang plug set ay tumatagal ng wala pang 30 minuto at nagdaragdag ng bagong layer ng consistency. Ito ang uri ng detalye na tumutulong sa makina na manatiling predictable sa mahabang session.

Kahit ngayon, ang mga nickel copper plug ay ginawa para sa maraming modernong makina bilang isang matipid na kapalit. Malaki ang side electrode at nag-aalok ng malinaw na bukas na bahagi para sa oryentasyon, kaya nalalapat ang parehong paraan ng washer. Para sa isang compact na kotse tulad ng VW T-Cross, ang tamang nickel copper plug ay dapat tumugma sa heat range at thread reach na binuo para sa engine.

Nickel Copper Spark Plug para sa VW T-Cross at Polo Plus Isang cost-effective na nickel copper spark plug na idinisenyo para sa mga Volkswagen compact na kotse, na nagbibigay ng maaasahang pag-aapoy at pag-alis ng init para sa pang-araw-araw na kondisyon sa pagmamaneho. Tingnan ang Produkto →

Ang isang mabilis na paraan upang masubukan kung nakakatulong ang pag-index sa iyong partikular na makina ay ang pag-install ng mga plug na walang mga washer, patakbuhin ang makina sa isang dyno, itala ang mga numero, pagkatapos ay i-index ang mga ito sa gilid ng intake at ulitin ang paghila. Ang delta ay nagsasabi sa iyo kung ito ay nagkakahalaga ng pag-iingat. Sa maraming mga makina sa kalye, ang pagkakaiba ay sapat na maliit na ang karamihan sa mga may-ari ay laktawan ang hakbang na ito.

Mga Karaniwang Mito at Maling Paniniwala

Maraming payo sa forum na umuulit alinman sa hindi napapanahon o kalahating totoong impormasyon. Narito ang praktikal na pananaw pagkatapos magtrabaho sa mga plug sa iba't ibang engine.

• Ang pag-index ay nagbibigay sa bawat makina ng agarang 10-horsepower gain. Hindi totoo. Karamihan sa mga nadagdag ay maliit at lumilitaw bilang pare-pareho.
• Ang puwang ay palaging kailangang tumuro sa intake valve. Pinaka-karaniwan, ngunit ang ilang mga ulo ay nakikinabang mula sa iba pang mga anggulo upang panatilihing mas malamig ang elektrod.
• Ang baluktot ng ground electrode ay gumagana rin. Huwag kailanman gawin ito. Binabago nito ang puwang at sinisira ang plug.
• Na-index ko ito nang isang beses, at ito ay tama magpakailanman. Maaaring paikutin ang plug kung ito ay aalisin at muling i-install, kaya kailangan mong ulitin ang hakbang pagkatapos ng bawat pag-alis.
• Ang lahat ng mga plug ay na-index. Ang mga plug na may disenyong surface-gap o isang side electrode na ganap na sumasaklaw sa gitnang electrode ay mahirap i-index dahil ang bukas na direksyon ay hindi malinaw.

Pagkatapos i-install ang mga plug, basahin ang pattern ng kulay at pagsusuot sa gitnang insulator at ground electrode. Ang gabay sa pagbabasa ng spark plug nagpapakita kung ano ang hitsura ng isang malusog na silindro. Kung ang isang cylinder ay nagpapakita ng ibang kulay kaysa sa iba pagkatapos mong i-index ang mga plug, ang isyu ay malamang sa gasolina o compression, hindi sa plug orientation.

Aling mga Spark Plug ang Sumusuporta sa Pag-index?

Ang mga ideal na index plug ay may kumbensyonal na J-gap side electrode, flat gasket seat, at malinaw na access mula sa plug hole. Ang mga plug na may mahabang ceramic insulator o isang makitid na hex ay maaaring mas mahirap gamitin.

Ang mga fine-wire plug ay mahusay kapag ang pag-index ay pinagsama sa isang tune ng lahi. Ang maliit na side electrode ay binabawasan ang heat sink at ginagawang mas malamang na mawalan ng enerhiya ang flame kernel. Ang iridium at platinum ay may mas mahusay na mataas na temperatura na katatagan kaysa sa tanso, kaya ang pag-ikot ay nananatiling matatag sa mahabang panahon.

Ang double iridium family ay lalong kaakit-akit dahil parehong ang center at side electrodes ay gawa sa iridium. Sa isang Japanese car engine, ang double iridium plug ay pinahihintulutan ang mataas na temperatura ng pagkasunog at nagbibigay ng mababang ignition voltage na kinakailangan. Nangangahulugan iyon na ang anggulo ng index ay hindi kailangang maging perpekto para makakuha ng maaasahang spark.

Double Iridium Spark Plug para sa Toyota, Lexus, at Honda Sa dual iridium electrodes, tinitiyak ng spark plug na ito ang pangmatagalang tibay at pare-parehong pag-aapoy, na angkop para sa mga Japanese engine na nangangailangan ng mataas na temperatura na resistensya at mababang pagpapanatili. Tingnan ang Produkto →

Ang pagpili ay mahalaga gaya ng oryentasyon. Tinutukoy ng pinagmulan ng kotse at pamilya ng makina ang naabot ng thread, hanay ng init, at mga dimensyon ng electrode. Ang isang plug na masyadong mahaba o masyadong maikli ay hindi mai-index nang tama dahil ang thread shoulder ay hindi uupo kung saan ito dapat.

Kung nagtatrabaho ka sa ilang mga gawa, pumili ng isang plug set na tumutugma sa pamilya ng engine sa halip na pilitin ang isang unibersal na plug sa lahat ng mga bloke. Ang thread pitch at ang paraan ng paghubog ng side electrode ay hindi magkapareho sa bawat manufacturer. Ang isang plug na may flat ground electrode tip at isang well-defined open side ay palaging magiging mas madaling basahin sa ilalim ng isang borescope.

Mga Madalas Itanong

Talaga bang may pagkakaiba ang pag-index ng mga spark plug?

Ito ay depende. Sa mga race engine at high-compression forced-induction engine, ang mga builder ay nag-uulat ng masusukat na mga pagpapabuti sa flame development, knock resistance, at consistency. Sa isang pang-araw-araw na driver, ang nakuha ay kadalasang mas maayos na idle at bahagyang pinabuting part-throttle na tugon. Hindi mo mararamdaman ang 10-horsepower gain sa isang stock engine.

Saang direksyon dapat harapin ang bukas na puwang?

Karamihan sa mga tagabuo ng engine ay ini-orient ito patungo sa intake valve para lumaki ang flame kernel sa papasok na charge. Ngunit may mga pagbubukod. Ang isang plug na nasa gitnang kinalalagyan, isang partikular na korona ng piston, o isang pangangailangan sa paglamig sa gilid ng tambutso ay maaaring gawing mas epektibo ang ibang oryentasyon. Subukan sa pamamagitan ng pagbabasa ng plug at pagmamasid sa silindro sa bahagi ng pagkarga.

Maaari mo bang i-index ang iridium spark plugs?

Oo. Ang Iridium fine-wire plugs na may karaniwang J-gap side electrode ay maaaring ma-index gamit ang parehong washer system. Ang iridium side electrode ay karaniwang manipis, kaya ang bukas na bahagi ay madaling makita sa ilalim ng isang borescope at ang plug ay sapat na matatag upang mahawakan ang mga paulit-ulit na pag-install.

Ilang washer ang sobrang dami?

Kadalasan gusto mong manatili sa ibaba ng 1.5mm ng kabuuang stack. Higit pa riyan ay maaaring itulak ang plug nang napakalayo palabas ng silindro at makakaapekto sa paglalakbay ng apoy o sa lokasyon ng spark. Kung kailangan mo ng dalawang beses sa pag-ikot mula sa mas makapal na washer, pumili ng kapal ng washer na nagbibigay sa iyo ng tamang anggulo na hindi hihigit sa tatlong washer.

Ang pag-index ba ng spark plug ay pareho sa gapping?

Hindi. Ang gapping ay nagtatakda ng distansya sa pagitan ng center electrode at side electrode. Ang pag-index ay nagtatakda ng rotational na direksyon ng side electrode. Kailangan mong itakda ang puwang bago ka magsimulang mag-index.

Kailangan ba ng mga modernong sasakyan ang mga naka-index na spark plugs?

Karamihan ay hindi. Ang mga modernong ignition system ay may malakas na spark, at ang mga fine-wire plug ay gumagawa ng compact flame kernel. Kung ang iyong sasakyan ay stock at tumatakbo nang maayos, laktawan ito. Kung mayroon kang binagong makina na may sapilitang induction o mataas na compression, ang pag-index ay isang kapaki-pakinabang na hakbang sa pagtatapos.

Gaano katagal ang pag-index?

Para sa isang apat na silindro na makina, asahan ang 20 hanggang 40 minuto sa unang pagkakataon na gagawin mo ito. Karamihan sa mga oras na iyon ay napupunta sa trial fits at pagbabasa ng anggulo. Kapag alam mo na ang tamang washer para sa bawat silindro, ang isang buong index na trabaho sa parehong mga plug ay tumatagal ng mas mababa sa 10 minuto.

Mga Pangwakas na Kaisipan sa Spark Plug Indexing

Ang pag-index ay isang murang detalye na gumagawa ng tunay na pagkakaiba kapag ang makina ay nakatutok nang mabuti. Ito ay isang simpleng mekanikal na pagsasaayos na nagbibigay sa iyo ng kontrol sa isang variable na karaniwan mong hindi nakikita.

Magsimula sa isang bagong hanay ng mga plug, itakda ang puwang, at gumamit ng malinis na panlaba na tanso. Tinutukoy ng kapal ng washer ang pag-ikot, at tinutukoy ng torque wrench kung nauulit ang anggulo. Kung ang makina ay isang race build, isang street performance na kotse, o isang marine outboard na humihingi nito, sulit ang oras.

Ang tamang panimulang punto ay ang tamang plug. Ang hanay ng produkto ng AFC spark plug ay nakaayos ayon sa pinanggalingan ng kotse at pamilya ng makina, para makapagsimula ka sa iyong sasakyan at magtrabaho patungo sa isang naka-index na plug na akma nang tama.
